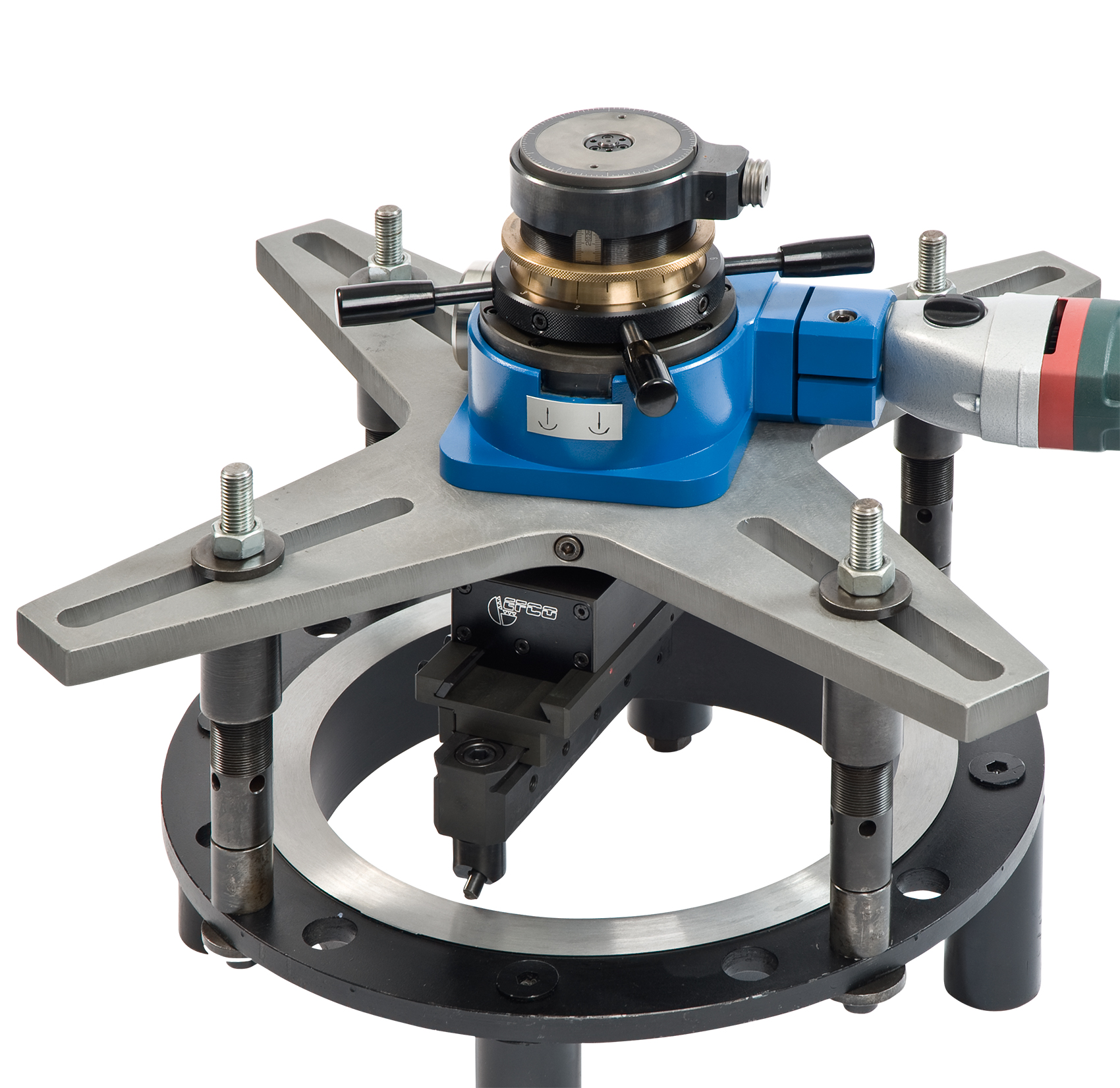

Tour à brides à serrage externe (TDF)
Machine robuste à tourner les brides en version plate

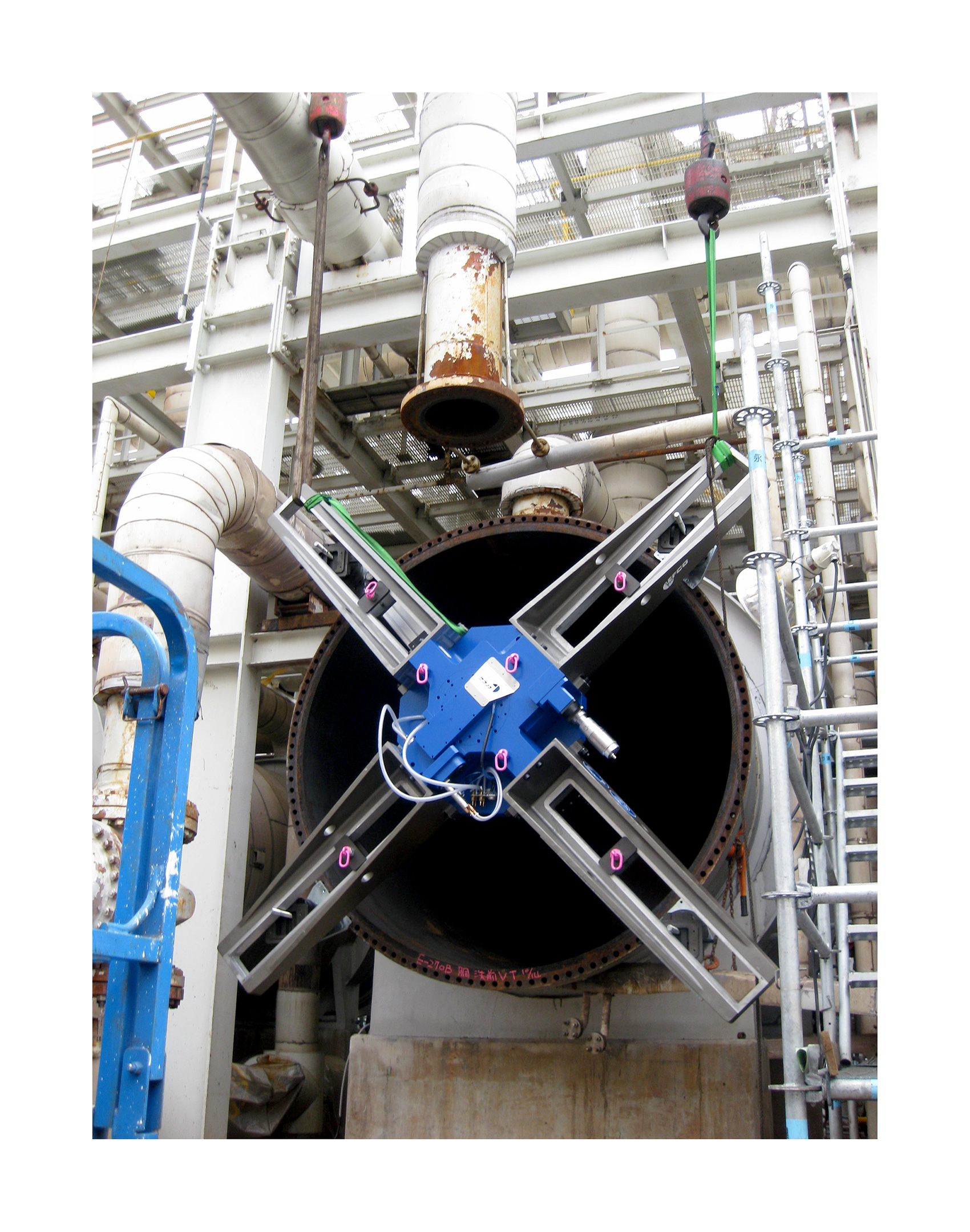

Tours transportables avec serrage extérieur pour une utilisation sur place sur des brides, des robinetteries, des pompes, des carters de turbines, des échangeurs thermiques, etc.
Avantages
- Conception plate (particulièrement adaptée à l'usinage des surfaces d'étanchéité des pipelines sur site)
- Système de réglage intégré pour un alignement exact sur la surface d'usinage
- Guides linéaires à faible jeu dans la tête rotative
- Retravailler les sillons de la RTJ
- Montage facile
- Faible poids
TDF-05
- Ø d'usinage : 0-250 mm (0-9.8")
- Ø de montage : 250-400 mm (9.8"-15.7")
- Hauteur de la machine : 265 mm (10.4")
- Course radiale : 80 mm (3.1")
TDF-05A
- Ø d'usinage : 0-250 mm (0-9.8")
- Ø de montage : 250-400 mm (9.8"-15.7")
- Hauteur de la machine : 310 mm (12.2")
- Course radiale : 80 mm (3.1")
- Course axiale (manuelle) : 30 mm (1.2")
TDF-1
- Ø d'usinage : 0-500 mm (0-19.7")
- Ø de montage : 260-600 mm (10.2"-23.6")
- Hauteur de la machine : 265 mm (10.4")
- Course radiale : 80 mm (3.1")
TDF-1A
- Ø d'usinage : 0-400 mm (0-15.7")
- Ø de montage : 260-600 mm (10.2"-23.6")
- Hauteur de la machine : 310 mm (12.2")
- Course radiale : 80 mm (3.1")
- Course axiale (manuelle) : 30 mm (1.2")
TDF-2
- Ø d'usinage : 300-1200 mm (11.8"-47.2")
- Ø de montage : 485-1345 mm (19.1"-53")
- Hauteur de la machine : 350 mm (13.8")
- Course radiale : 100 mm (3.9")
TDF-3
- Ø d'usinage : 500-2200 mm (19.7"-86.6")
- Ø de montage : 600-2710 mm (23.6"-106.7")
- Hauteur de la machine : 480 mm (18.9")
- Course radiale : 150 mm (5.9")
TDF-4
- Ø d'usinage : 1500-3500 mm (59.1"-137.8")
- Ø de montage : 1500-3700 mm (59.1"-145.7")
- Hauteur de la machine : 780 mm (30.7")
- Course radiale : 200 mm (7.9")
