Op maat gemaakte testbanken

Testbanken voor fabrikanten en speciale testbanken

In werkelijkheid zijn er vaak speciale gevallen waarin speciale behuizingen moeten worden getest.

Dit kunnen onder andere zijn:

schuifafsluiters, globe afsluiters, kogelkranen
regelkleppen, vlinderkleppen
terugslagkleppen, veiligheidskleppen
Stalen balgen, tanks, pijpen

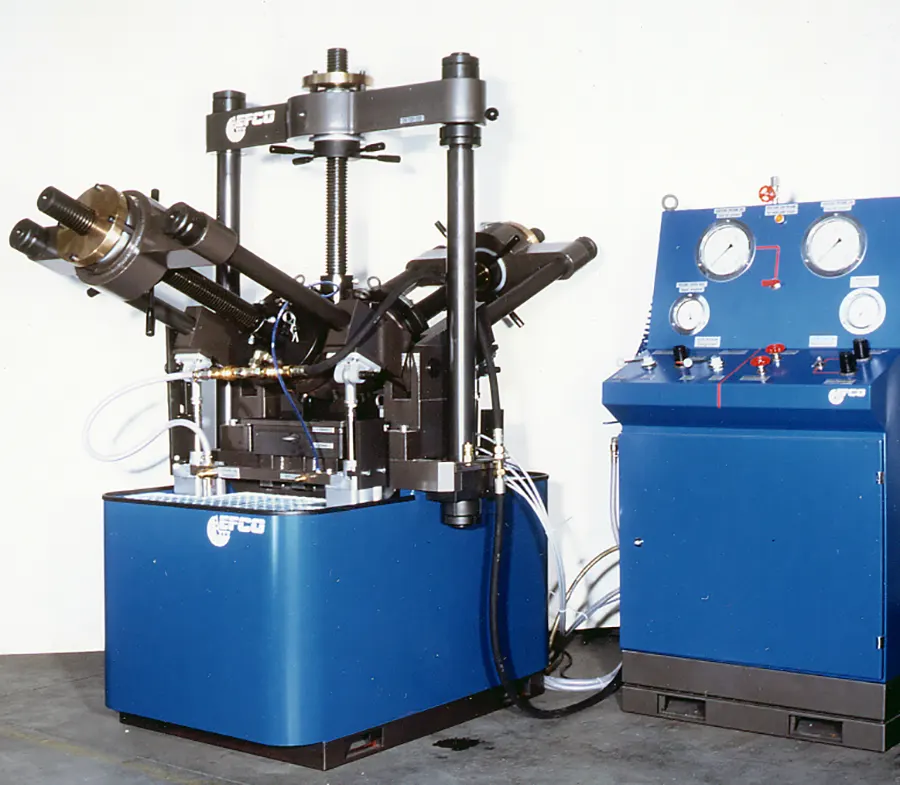

pijpmoffen, pomphuizen
motorbehuizingen, condenspotten
en nog veel meer.

Voor het testen van dergelijke artikelen moeten speciale testbanken worden gebruikt, die aan de respectieve toepassingen zijn aangepast. Speciale testbanken moeten vaak nieuw worden gebouwd.

Met dergelijke speciale testbanken zijn tal van testscenario's mogelijk, zoals:

Testen met waterdruk tot 1.380 bar (20.000 psi); hoger op aanvraag
Lucht-/stikstofdruktests
Onderwater test
Lekkagemetingen (vooral voor regelkleppen)
Koppeltests voor aangedreven kleppen

Dergelijke speciale testbanken worden ontworpen volgens de eisen van de klant. Zij kunnen manueel zonder een zekere graad van automatisering, halfautomatisch of volautomatisch zijn.

Andere nominale diameters, testdrukken en testmedia zijn op verzoek verkrijgbaar.

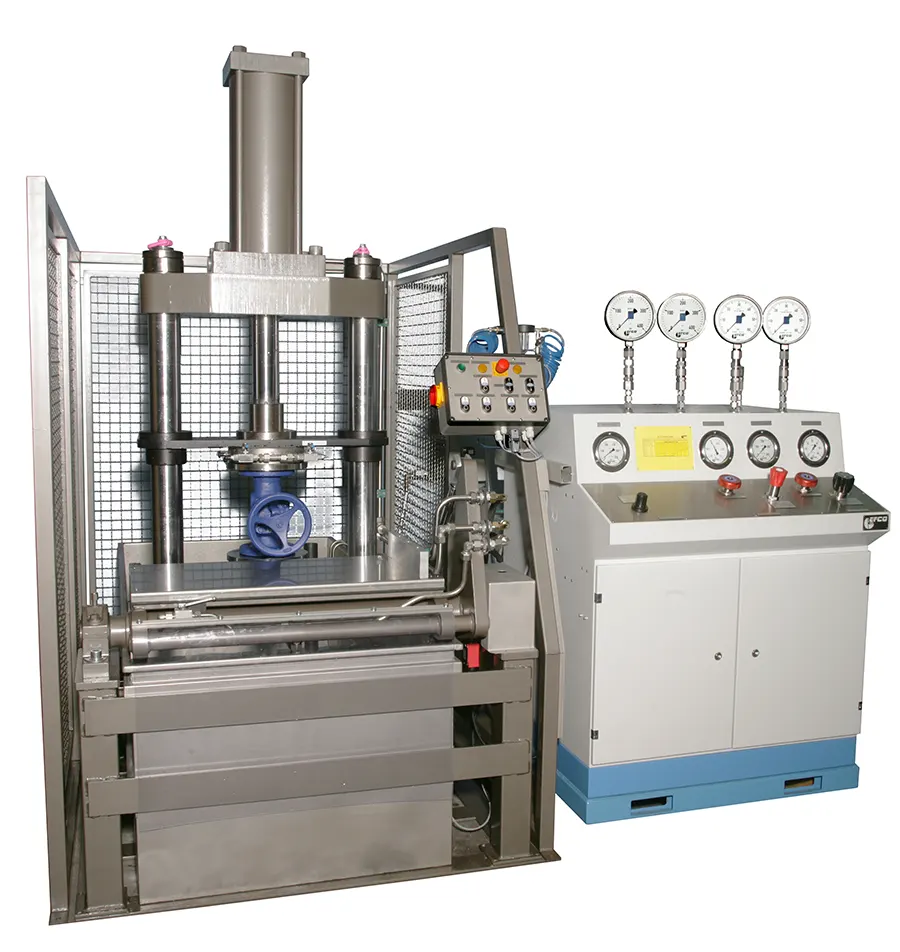

PS-50 UW

Testbank met kantelbare klepeenheid voor het testen van afsluiters en regelkleppen boven en onder water.

Kenmerken

DN 50 (2") - DN 200 (8")
Flensverbindingen
Luchttest (onder water) max. 44 bar
Waterproef max. 250 bar
Korte testcycli, snelle omschakeling, duidelijke en ongecompliceerde bediening door de gebruiker
Voorafgaande evacuatie van het testmonster voor latere watertests
Kantelbare klemming (horizontaal en verticaal)
Semi-automatisch testverloop

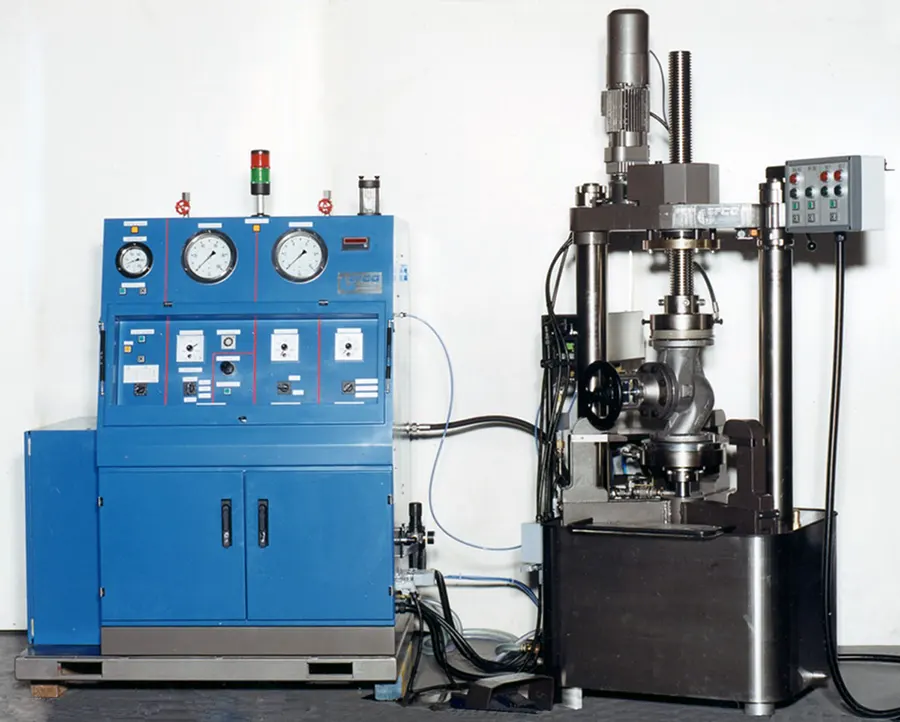

PS-7,5A / PS-15A

Testbank met automatische testvolgorde voor het testen van afsluitkleppen.

Kenmerken

DN 15 (1/2") - DN 250 (10")
Kleppen met zitting
Flens-, draad- en inlasafsluiters
Luchttest 7 bar (102 psi)
Watertest max. 80 bar (1.160 psi)
Korte testcycli, snelle omschakeling, duidelijke en ongecompliceerde bediening
Verticale klemming
Volautomatisch testverloop

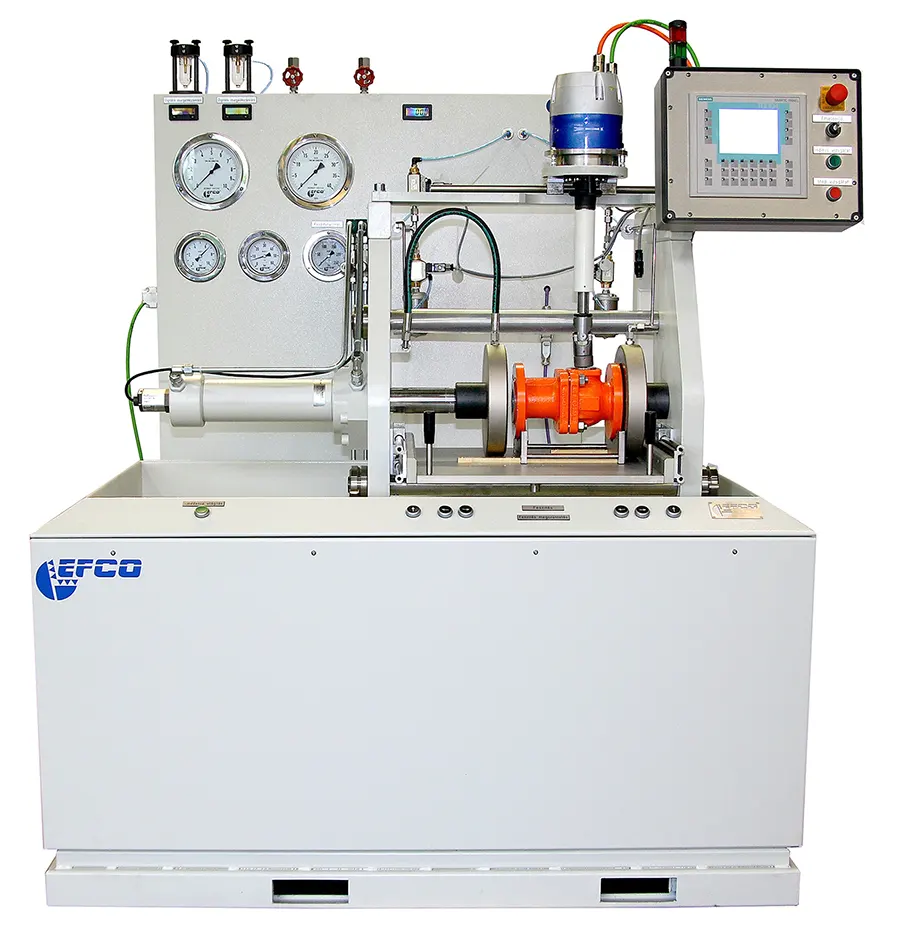

PS-H7,5 UW A

Horizontale testbank voor het boven en onder water testen van afsluiters en regelkleppen.

Kenmerken

DN 15 (1/2") - DN 80 (3")
Kogelkranen
Geflensde kleppen
Luchttest (onder water) max. 30 bar (435 psi)
Torsietest max. 100 Nm
Korte testcycli, snelle omschakeling, duidelijke en ongecompliceerde gebruikersbediening
Horizontale klemming (klep onder water)
Volautomatisch testverloop

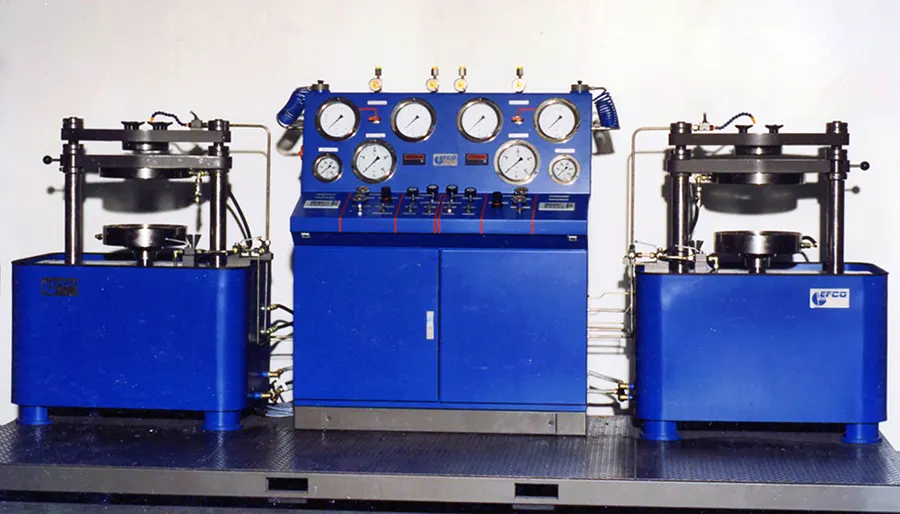

PS-15 KL

Testbank voor kleppen met 2 kleminrichtingen voor het testen van vlinderkleppen.

Kenmerken

DN15 (1/2") - DN250 (10")
Speciaal voor het testen van vlinderkleppen
Stationair, verticaal
Testmedium: lucht / stikstof / water
Max. testdruk Testdruk: DN15 (1/2") / 60 bar (870 psi) - DN250 (10") / 25 bar (363 psi)
Watertestdrukopwekking via fijn instelbare, luchtgedreven vul- en hogedrukpompen
Lange levensduur door uitsluitend gebruik van hoogwaardige componenten
Gemakkelijk te bedienen

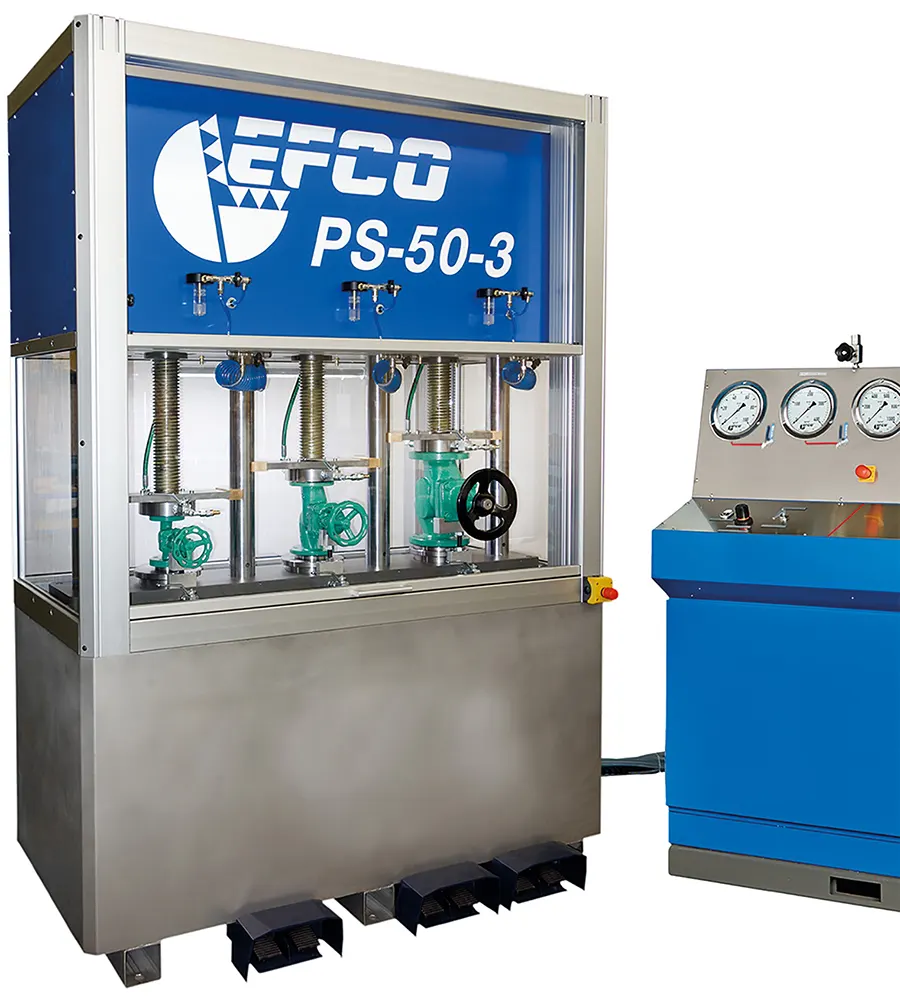

PS-50-3

Testbank met 3 gelijktijdig bedienbare kleminrichtingen voor het in serie testen van afsluitkleppen.

Kenmerken

DN 10 (3/8") - DN 100 (4")
Klemkracht: 50 t (per kleminrichting)
Verticale klemming tussen twee testtafels
Bovenste testtafels elektrisch beweegbaar
Behuizingsvriendelijke klemming door "zwevende" testtafels
Lektest van behuizing en zitting met water
Lekkagetest van de zitting met lucht van onder en boven

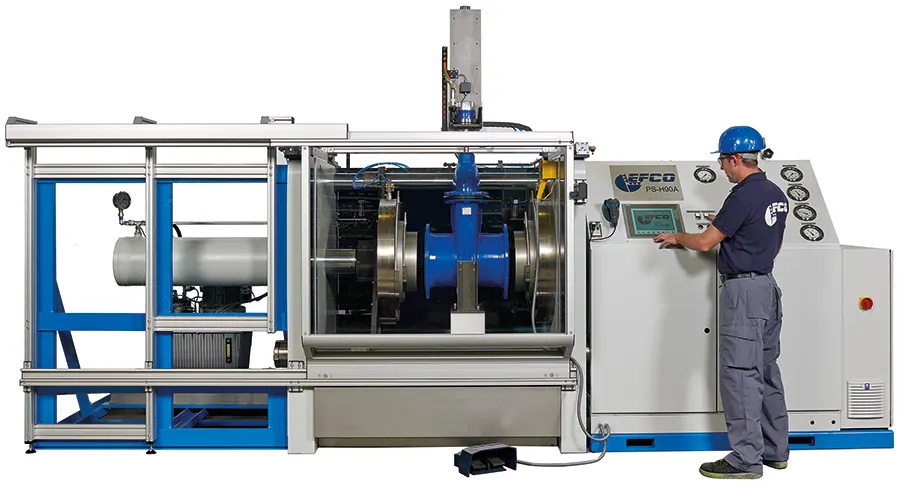

PS-H90 A

Automatische kleppentestbank voor het testen van vlinderkleppen en schuifafsluiters.

Kenmerken

Volautomatische lucht- en watertest van schuifafsluiters, klepafsluiters en vlinderkleppen DN 40 (1/2") - DN 600 (24")
torsiemeting tijdens het sluiten
horizontaal klemmen
verwerven van test item ID via handscanner
gegevensoverdracht van testresultaten naar netwerkinterface
Proportionele controle (automatische controle van de spankracht voor het zacht opspannen van de testmonsters tijdens de testprocedure)

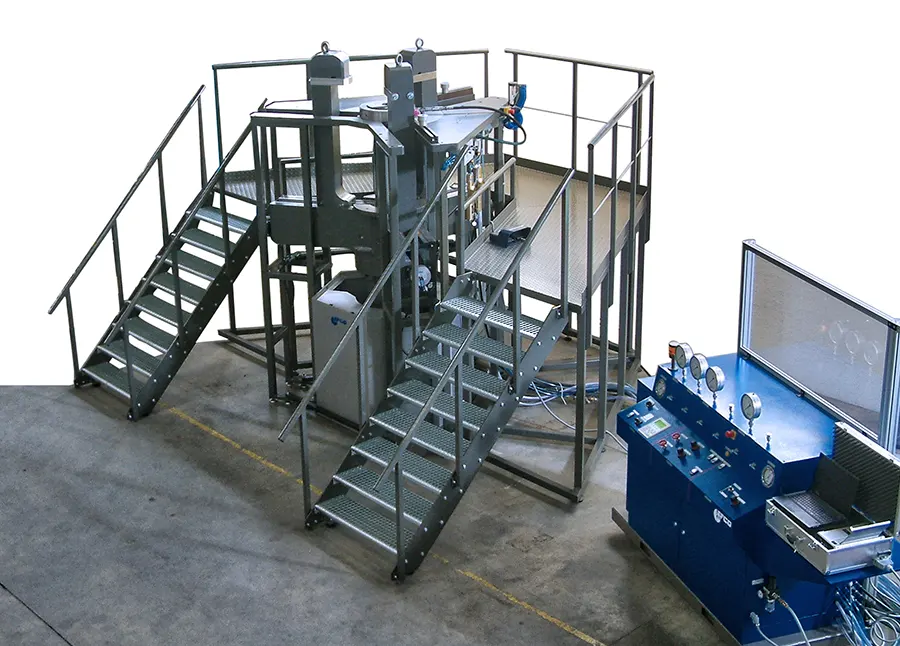

PS-280 KL

Verticale testbank voor het testen van vlinderkleppen.

Kenmerken

DN 250 (10") - DN 800 (32")
voor het testen van vlinderkleppen
Water test max. 250 bar (3.625 psi)
Lucht test max. 6 bar (87 psi)
Test van het huis met gesloten teststukuitlaat mogelijk
Lekkagetest van de zitting met gesloten of open teststukuitlaat mogelijk
Proportionele regeling (automatische regeling van de spankracht voor zacht opspannen van de testmonsters tijdens de testprocedure)

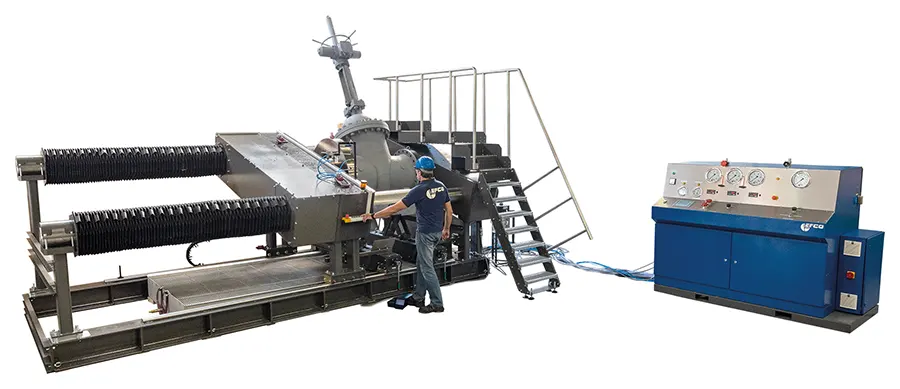

PS-H1500

Horizontale testbank voor het testen van afsluitkleppen.

Kenmerken

Tot DN 1.000 (40") - Afsluitkranen met aangeflenste of ingelaste uiteinden
Lucht test max. 280 bar (4.060 psi) / Water test max. 1.380 bar (20.000 psi)
Tegen belasting beveiligde horizontale klemming door differentiële zuigeradapter
Semi-automatisch testverloop

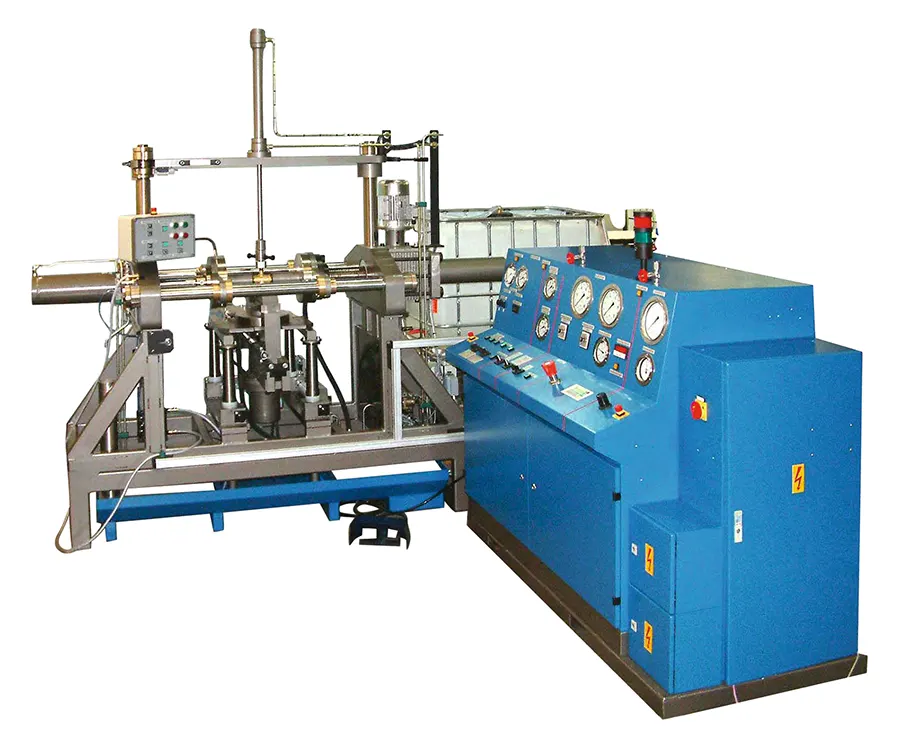

Testbank voor 2- en 3-weg regelkleppen

Kenmerken

DN 15 (1/2") - DN 200 (8")
Flens- en draadafsluiters
Luchttest 7 bar (102 psi)
Water test max. 60 bar (870 psi)
Korte testcycli, snelle omschakeling, duidelijke en ongecompliceerde bediening door de gebruiker
Aansturing van het te testen specimen via eigen aandrijvingen of EFCO aandrijfsimulator
Evacuatie van het testmonster vóór de watertest
Proportionele regeling (automatische regeling van de klemkracht voor het behoedzaam vastklemmen van het te beproeven specimen tijdens de testprocedure)
Volledig automatische testopeenvolging

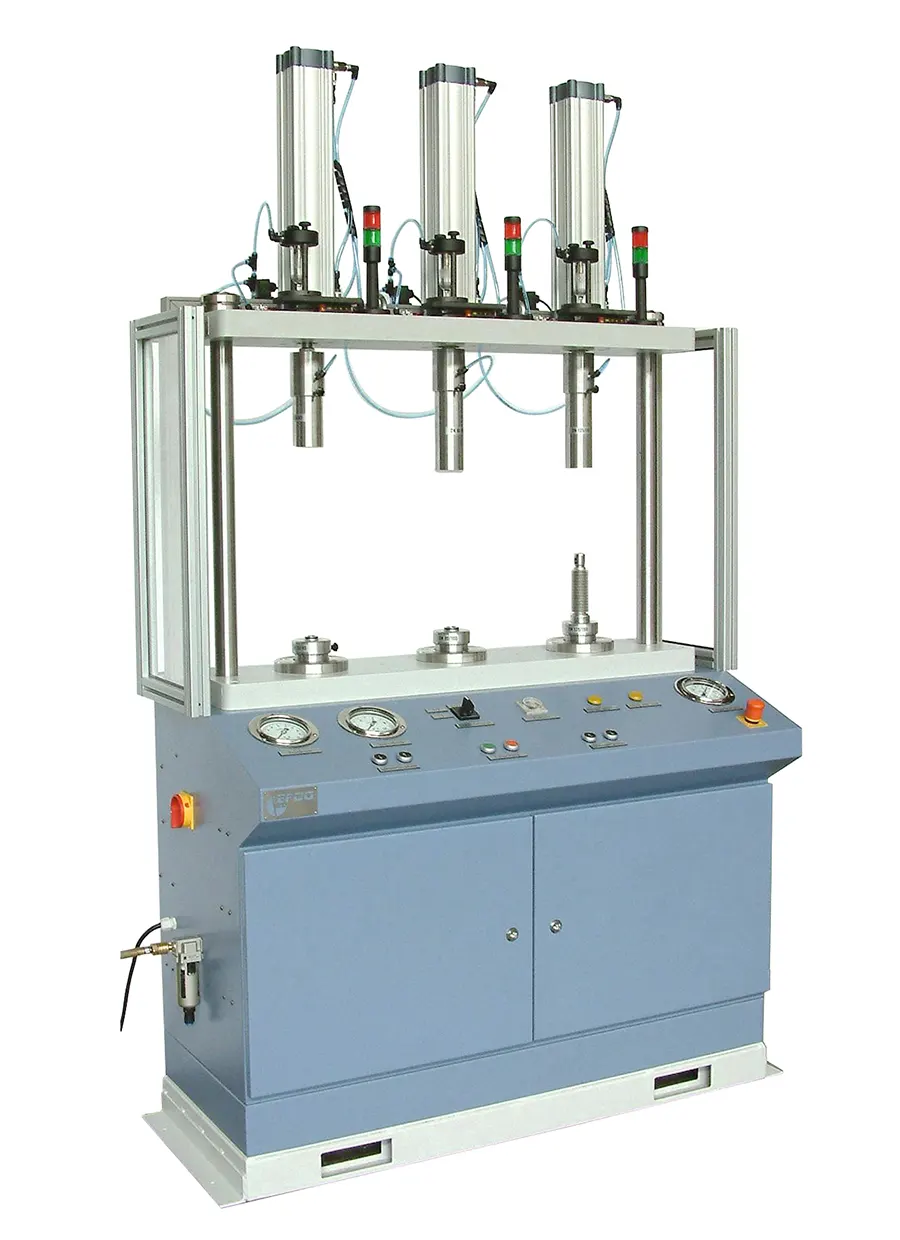

Blaasbalg testapparaat

Kenmerken

DN 25 (1") - DN 250 (10")
Luchttest 7 bar (102 psi)
Korte testcycli, snelle omschakeling, duidelijke en ongecompliceerde gebruikersbediening
Verticale klemming - 3-voudig
Volautomatisch testverloop

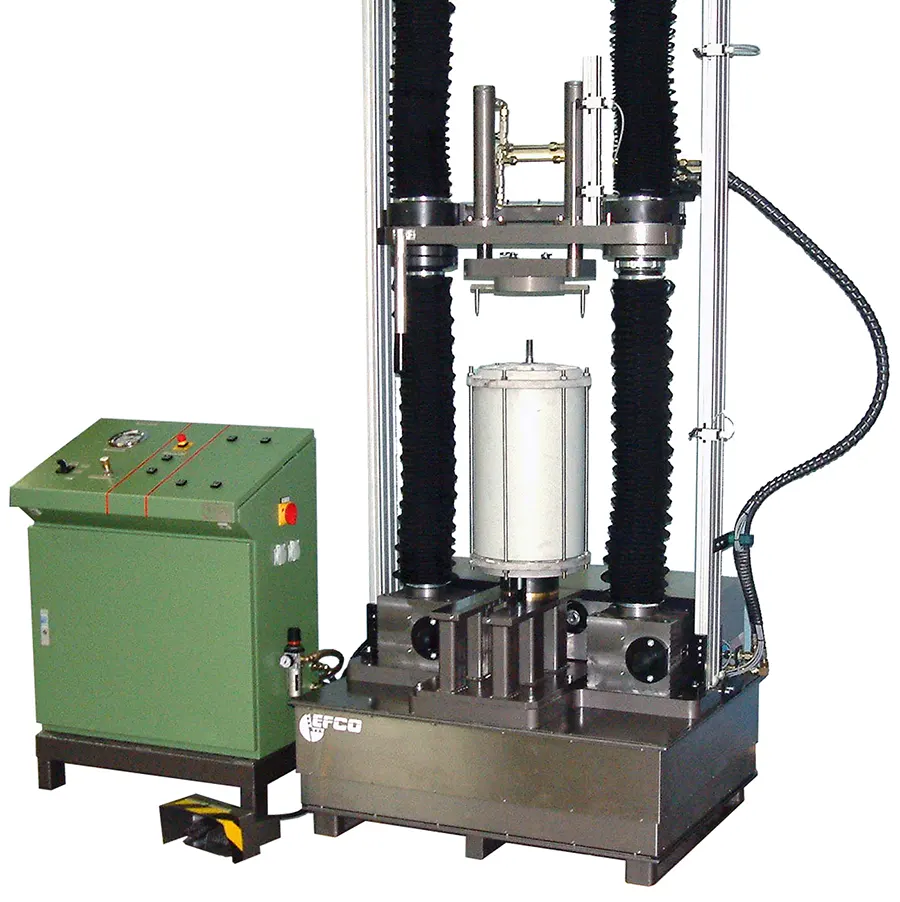

Montagespaninrichting voor zuigerbedieningen

Montageklem voor het opspannen van de veer van de zuigeraandrijving van klepaandrijvingen voor de latere montage van de afdekking.

Kenmerken

DN 80 (3") - DN 300 (12")
Klemkracht 7,5t
Stationair
Lange levensduur door uitsluitend gebruik van hoogwaardige componenten
Gemakkelijk te bedienen
Korte montagecycli, snelle omschakeling

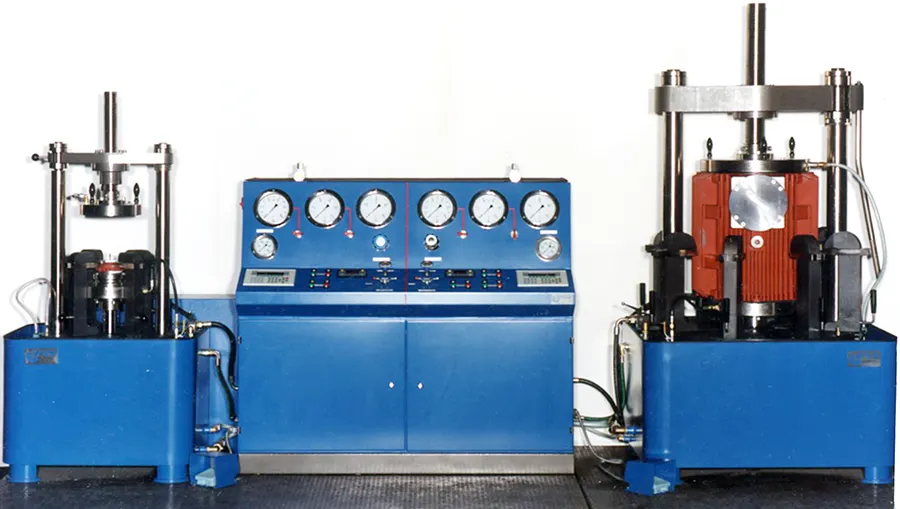

Testbank voor behuizingen van elektromotoren

Testbank met 2 kleminrichtingen en automatische testvolgorde.

Kenmerken

Automatische testvolgorde (Siemens-besturing)
Stationair
Testmedium: water
Max. Testdruk: 30 bar (435 psi)
Gemakkelijk te bedienen
Proportionele regeling (automatische regeling van de spankracht voor het zacht opspannen van de testmonsters tijdens de testprocedure)
Korte testcycli, snelle omschakeling

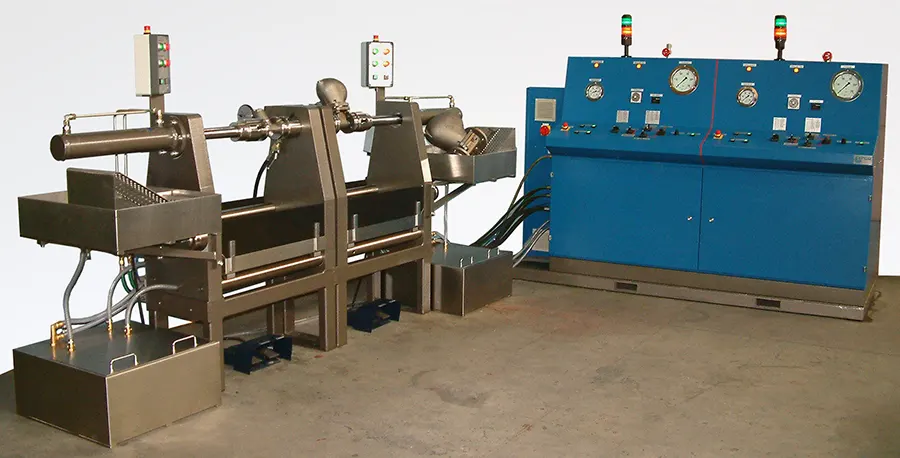

Testbank voor condenspotten

Testbank voor dubbele kleppen met automatische testvolgorde.

Kenmerken

DN 15 (1/2") - DN 50 (2")
Automatisch testverloop (Siemens besturing)
Twin unit voor het gelijktijdig testen van twee proefstukken
Stationair
Testmedium: water
Max. testdruk Testdruk: DN10 (1/2") - DN 50 (2") / 240 bar (3.480 psi)
Korte testcycli, snelle omschakeling
Voor het testen van testmonsters van verschillende types
Voorafgaande evacuatie van het testmonster voor daaropvolgende watertests via ingebouwde vacuümpomp met extra waterafscheider
Gemakkelijk te bedienen
Proportionele regeling (automatische regeling van de klemkracht voor het zacht opspannen van het testmonster tijdens de testprocedure)

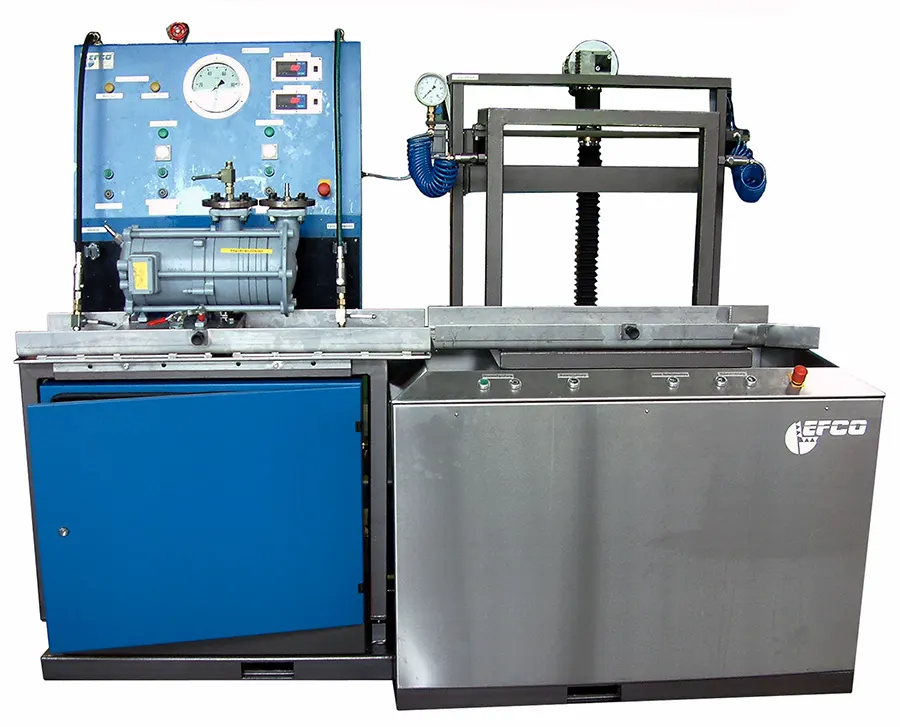

Testbank voor koelmiddelpompen

Kenmerken

Automatische testvolgorde (Siemens controle)
Onderwater test en bovenwater test
Stationair
Testmedium: lucht / olie
Max. Testdruk: 60 bar (870 psi)
Korte testcycli, snelle omschakeling
Voorafgaande evacuatie van het testmonster voor latere olietests via ingebouwde vacuümpomp met extra waterafscheider
Gemakkelijk te bedienen
