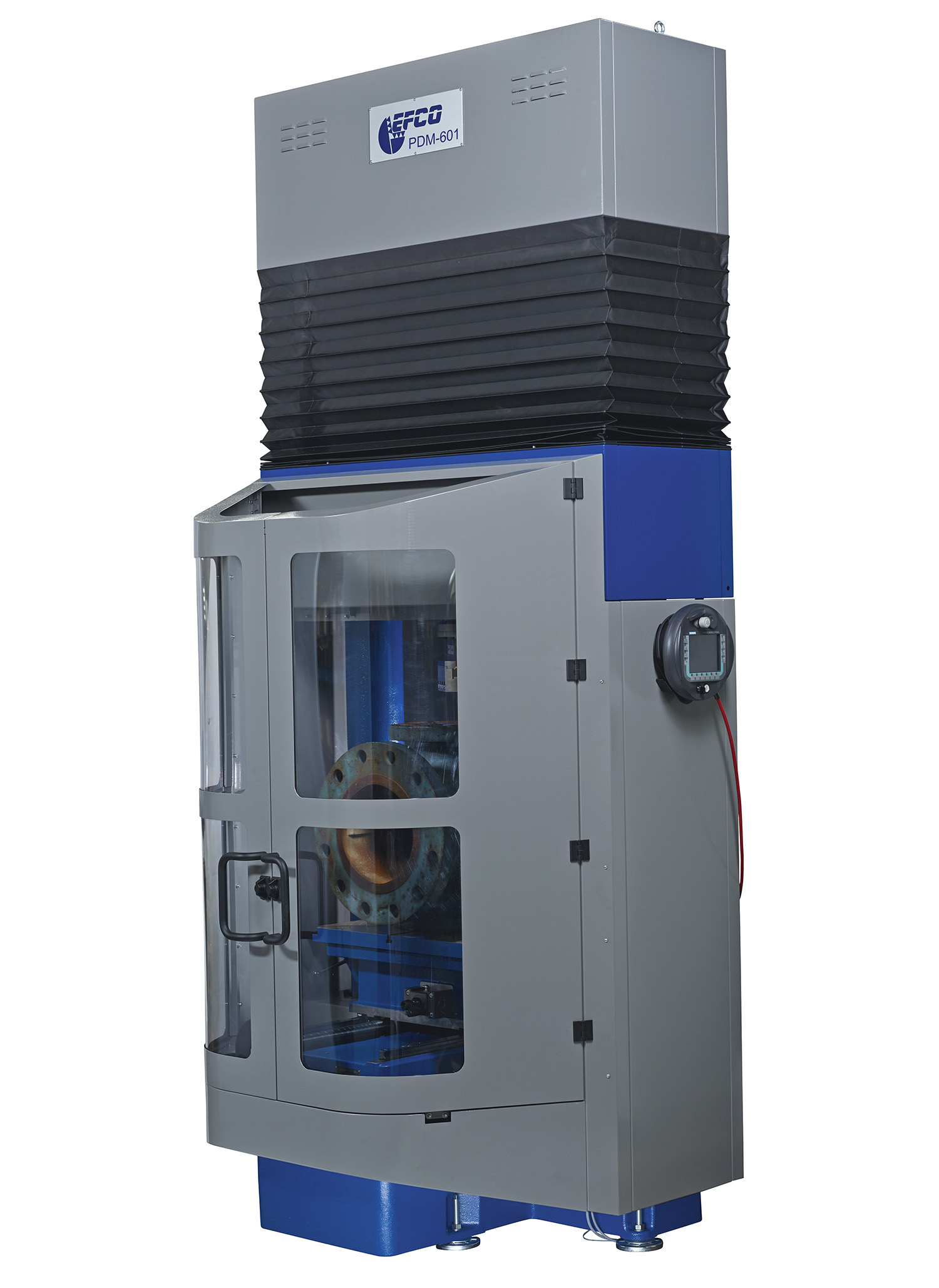

Stationaire CNC gestuurde draaibank voor kleppen (PDM-601)

Bij EFCO verwijst de stationaire CNC-gestuurde draaimachine voor armaturen (PDM) naar een verticaal opgebouwde portaaldraaimachine voor de verspanende bewerking van armatuuronderdelen. Deze machine maakt axiaal draaien, radiaal draaien en conisch draaien op cilindrische afdichtvlakken mogelijk, evenals het bewerken van radii. Onze technici stemmen de werkstukopspanning en het bewerkingsproces af op de betreffende geometrie.

De stationaire CNC-gestuurde draaimachine voor afsluiters (PDM) is bijzonder geschikt voor het bewerken van afdichtvlakken, het bewerken van klepzittingen en het repareren van afsluiters. Door de verticale gereedschapsgeleiding blijft de boorstang ook bij grotere bewerkingsdieptes constructief gunstig belast. Zo krijgt u een technisch duidelijk gedefinieerde oplossing voor reproduceerbare klepbewerking.

Dankzij de verticale as van onze stationaire CNC-gestuurde draaibank voor armaturen (PDM) is een nauwkeurige bewerking mogelijk, zelfs bij grote bewerkingsdieptes. De verticale gereedschapsgeleiding vermindert het doorbuigen van de boorstang onder invloed van zijn eigen gewicht. Hierdoor kunnen afdichtvlakken en klepzittingen gelijkmatiger en met betere maatvastheid worden bewerkt.

Onze technici houden daarbij rekening met de bewerkingsdiepte, de gereedschapslengte en de geometrie van het werkstuk. Zo zorgt de PDM-draaimachine voor stabiele omstandigheden voor herhaalbare draaibewerkingen. Juist als stationaire CNC-draaibank voor de bewerking van armaturen maakt deze doelgericht gebruik van de verticale constructie. De stationaire CNC-gestuurde draaibank voor armaturen (PDM) draagt daarmee bij aan nauwkeurige resultaten bij veeleisende armatuurbewerkingen.

Onze stationaire CNC-gestuurde draaimachine voor armaturen (PDM) wordt gebruikt voor de verspanende nabewerking van afdichtvlakken en rotatiesymmetrische contouren. Afhankelijk van de geometrie van het onderdeel worden axiaal draaien, radiaal draaien en conisch draaien uitgevoerd. Daarnaast kunnen gedefinieerde radii op kleppen, schuifafsluiters, terugslagkleppen en schuifwiggen worden bewerkt. Onze technici stemmen de opspanning, de gereedschapspositie en de invoer af op de betreffende contour.

Bij de revisie van armaturen worden versleten functionele oppervlakken door gerichte materiaalafname hersteld. Voor een stationaire CNC-draaimachine voor kleppen zijn daarbij de rondloop en de bewerkingsdiepte doorslaggevend. De stationaire CNC-gestuurde draaimachine voor armaturen (PDM) maakt daardoor reproduceerbare afdichtingsgeometrieën mogelijk.

Voor de nauwkeurige bewerking van klepzittingen wordt onze stationaire CNC-gestuurde draaimachine voor armaturen (PDM) eerst afgestemd op de geometrie van het werkstuk en de positie van het zittingvlak. Onze technici bij EFCO klemmen de armatuur vast, stellen de bewerkingspositie af en positioneren het gereedschap ten opzichte van het afdichtvlak. Vervolgens worden het toerental, de voedingssnelheid, de bewerkingsdiepte en de gereedschapsbaan vastgelegd.

De verticale CNC-draaimachine voor armaturen voert vervolgens de opgegeven draaibewerkingen uit in gedefinieerde bewerkingsstappen. Cilindrische of conische klepzittingen worden daarbij doelgericht afgedragen en geometrisch nabewerkt. Zo zorgt onze stationaire CNC-gestuurde draaimachine voor armaturen (PDM) voor reproduceerbare resultaten bij het herstel van industriële armaturen.

Vooraf geprogrammeerde bewerkingscycli maken het mogelijk dat onze stationaire CNC-gestuurde draaibank voor armaturen (PDM) duidelijk gedefinieerde en reproduceerbare bewerkingsprocessen uitvoert. Bij EFCO worden hiervoor bewerkingssequenties voor axiaal draaien, radiaal draaien en conisch draaien opgeslagen met vastgelegde invoerwaarden, gereedschapspaden en snijbewegingen. Dit vermindert handmatige ingrepen in de programmering en verbetert de herhaalnauwkeurigheid.

Dit levert u kortere instel- en bewerkingstijden op, evenals beter vergelijkbare resultaten. Juist bij stationaire CNC-gestuurde draaimachines voor armaturen verhoogt deze werkwijze de processtabiliteit bij terugkerende werkstukgeometrieën. Onze machine is daarmee bijzonder geschikt voor gestandaardiseerde reparatie- en revisiewerkzaamheden.

Bij EFCO Maschinenbau GmbH wordt het werkstuk voor de stationaire CNC-gestuurde draaibank voor armaturen (PDM) stevig op de precisie-kanteltafel bevestigd en uitgelijnd op basis van zijn geometrie. Deze tafel biedt een spanwijdte tot 700 millimeter en een draagvermogen tot 500 kilogram. Onze technici controleren vóór de bewerking de positie, uitlijning en stevige bevestiging van de armatuur.

Voor de bewerking van afdichtvlakken is een stabiele opspanning van cruciaal belang, zodat er tijdens het draaiproces geen positieverandering optreedt. Bij de PDM-draaimachine ondersteunt de verstelbare kanteltafel bovendien de correcte bewerking van schuine afdichtvlakken. Zo garandeert deze machine reproduceerbare bewerkingsomstandigheden.
