Armaturenprüfstände

  • Armaturenprüfstände

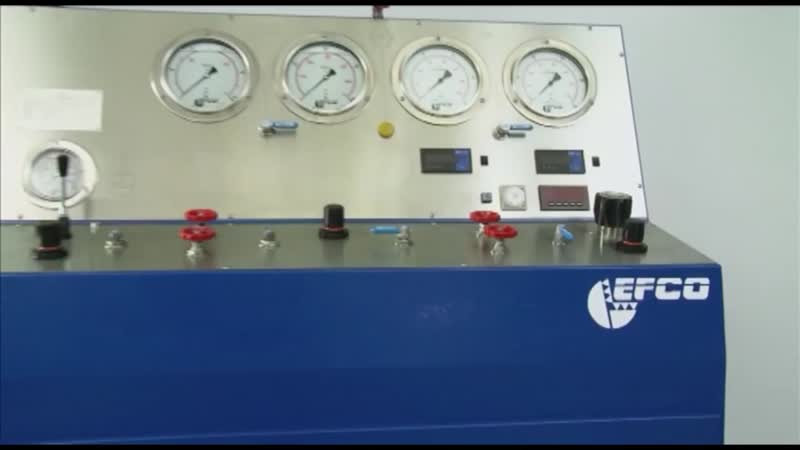

EFCO-Prüfstände für Armaturen und mehr

EFCO ist Hersteller von Armaturenprüfstände für flüssige oder gasförmige Prüfmedien.

Armaturen werden in Technik und Wirtschaft als Schalt-, Absperr- und Sicherheitselemente im Rohrleitungsbau verwendet. Mit Armaturen werden Flüssigkeits- und Gasströme in gewünschte Richtungen gelenkt, bei Bedarf ganz oder zeitweilig stillgesetzt, oder sie öffnen sich bei zu hohen Betriebsdrücken.

Da Armaturen in der Praxis oft sehr hohen Belastungen ausgesetzt sind, müssen sie nicht nur einwandfrei funktionieren, sondern werden, bevor sie überhaupt zum praktischen Einsatz kommen, hohen Belastungsprüfungen unterzogen.
Zur Bewerkstelligung dieser Belastungsprüfungen leisten EFCO-Armaturenprüfstände in der Technik unverzichtbare Prüfdienste.

  • Armaturenprüfstände werden überall dort gebraucht, wo Absperr- und Regelarmaturen, Absperrklappen, Schieber, Sicherheitsventile, Durchgangs-, Eck-, Zweiwege- und Dreiwegearmaturen geprüft werden sollen.

  • Armaturenprüfstände erfüllen damit wichtige Funktionen, indem sie die Betriebssicherheit und einwandfreie Funktionsfähigkeit der genannten Armaturentypen überprüfen und gewährleisten.

  • In Armaturenprüfständen werden die zu prüfenden Armaturen fest eingespannt. Die Prüfung der jeweiligen Armatur erfolgt durch Druckbeaufschlagung des Prüflings mit einem zur Prüfung vorgeschriebenen Innendruck. Es kommen flüssige oder gasförmige Prüfmedien zum Einsatz.

Wichtige Merkmale
  • Gas-, Wasserprüfung
  • In der Regel hydraulische Spannung
  • Hohe Prüfdrücke
  • Geschlossene Wasserkreisläufe (Frischwasserversorgung)
  • In der Regel bis 385 bar (5580 psi) Wasser und 300 bar (4350 psi) Luft
  • Sicherheitsspannung bei hydraulischer Spanneinheit
  • Externe Prüfmöglichkeit
  • Prüfungsdokumentation mit EFCO Valve-DOC
  • Einfache Bedienung
  • Hohe Lebensdauer

Formular zur Bedarfsermittlung für Prüfstände

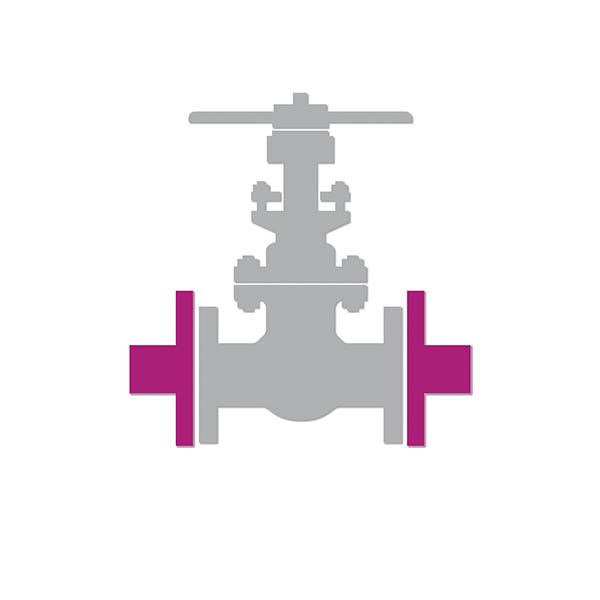

Horizontale EFCO-Prüfstände

Armaturenprüfstände zur Aufspannung von 2-Wege-Durchgangsarmaturen. Die Armaturen werden hierbei horizontal zwischen 2 Prüftischen eingespannt.

Das heißt z. B. bei Flanscharmaturen:

  • Eintritts-/Austrittsflansch = links/rechts
  • Spindel-/Handradantrieb = nach oben/vorn

Vorteile
  • Unterwasserprüfung möglich
  • Geeignet für große Prüflinge (einfache Be- und Entladung)
Horizontale Prüfstände anzeigen

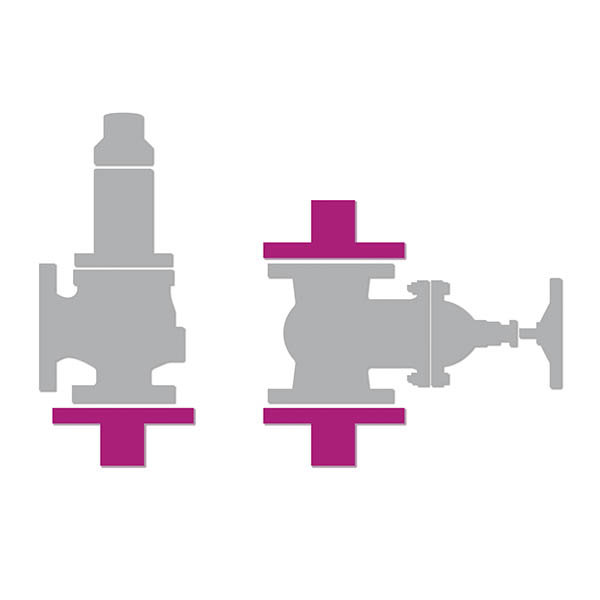

Vertikale EFCO-Prüfstände

Armaturenprüfstände zur Aufspannung von 2-Wege-Durchgangsarmaturen oder Sicherheitsventilen.

Das heißt z. B. bei Flanscharmaturen:

  • Eintrittsflansch = unten
  • Spindel-/Handradantrieb = nach vorne

Vorteile
  • Besonders geeignet für Sicherheitsventile
  • Geeignet für kleine Prüflinge
  • Gute Entlüftung
Vertikale Prüfstände anzeigen

EFCO-Prüfstände für Hersteller und kundenspezifische Prüfstände

Prüfstände zur Druckprüfung von Prüflingen/Armaturen/Gehäusen mit besonderen Anforderungen an:

  • Prüflingsgröße,
  • Prüflingsform,
  • Prüfdruck,
  • sowie Sonderanforderungen an den Prüfprozess (z. B. Automatikbetrieb).
Kundenspezifische Prüfstände anzeigen

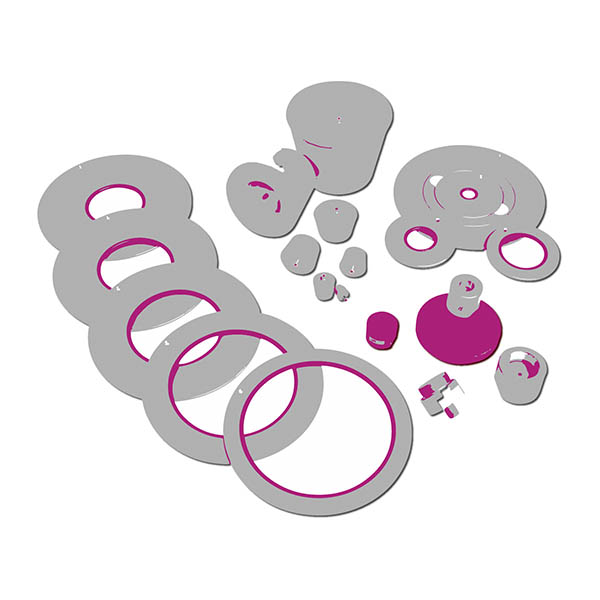

Zubehör für Prüfstände

Alle EFCO-Prüfstände sind mit Standardzubehör ausgestattet und können durch optionales Zubehör in ihrer Funktion erweitert werden.

Zum Zubehör gehören unter anderem:

  • O-Ring-Dichtplatten
  • Polyurethan-Dichtplatten (Vulkollan)
  • Sicherheitsverschlussstopfen (speziell für Sicherheitsventile)
  • Gewindeadapter (zur Prüfung von Prüflingen mit Gewindeende)
Zubehör für Prüfstände
