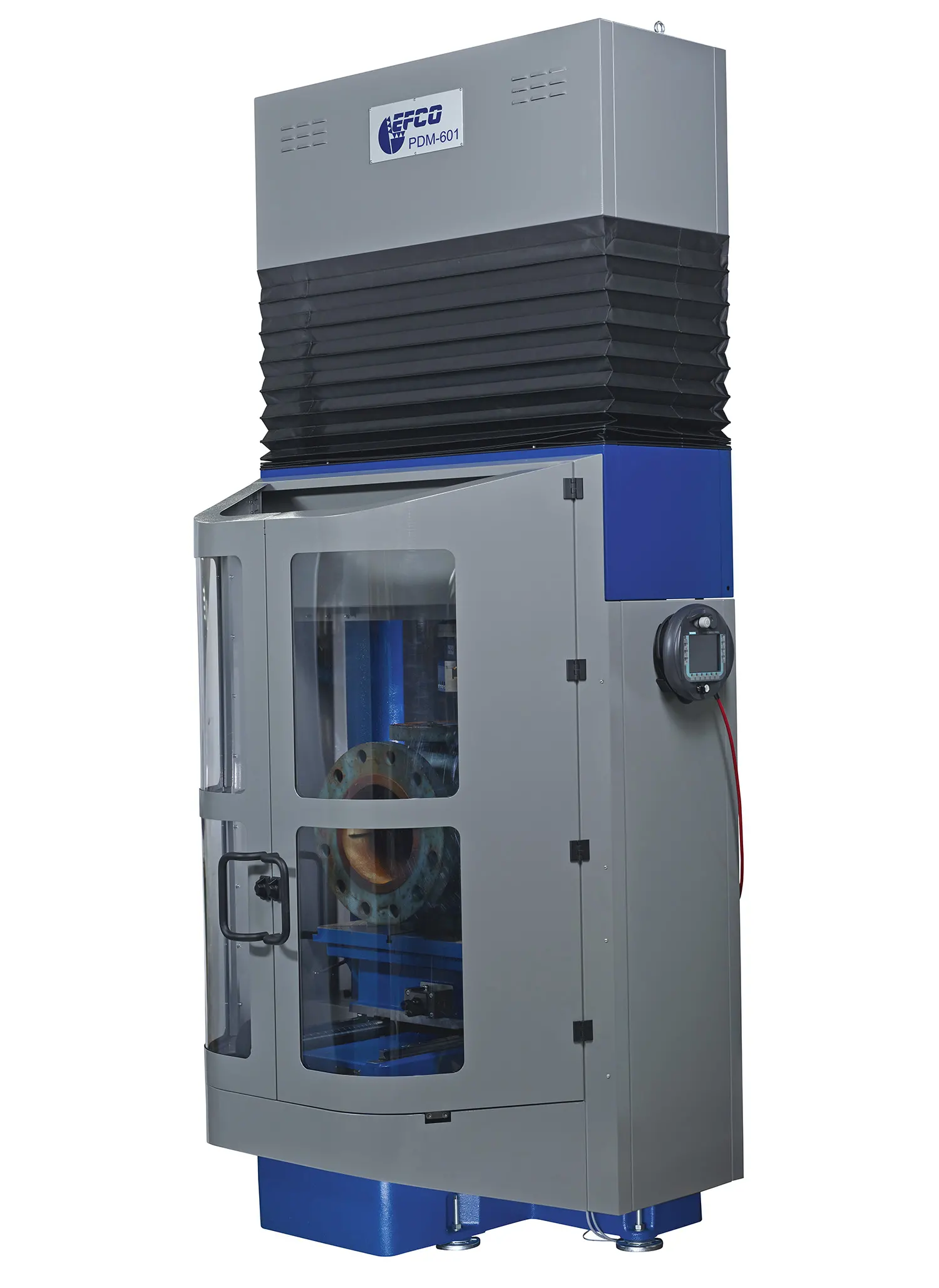

Stacjonarna tokarka sterowana CNC do zaworów (PDM-601)

W firmie EFCO stacjonarna tokarka do armatury sterowana numerycznie (PDM) to tokarka portalowa o pionowej konstrukcji, przeznaczona do obróbki skrawaniem elementów armatury. Umożliwia ona toczenie osiowe, promieniowe i stożkowe na cylindrycznych powierzchniach uszczelniających, a także obróbkę promieni. Nasi technicy dostosowują uchwyt obrabianego elementu oraz przebieg obróbki do konkretnej geometrii.

Stacjonarna tokarka do armatury sterowana numerycznie (PDM) nadaje się szczególnie do obróbki powierzchni uszczelniających, obróbki gniazd zaworów oraz naprawy armatury. Dzięki pionowemu prowadzeniu narzędzia pręt wiertniczy jest obciążany w sposób konstrukcyjnie korzystny nawet przy większych głębokościach roboczych. W ten sposób otrzymują Państwo precyzyjnie zdefiniowane technicznie rozwiązanie zapewniające powtarzalną obróbkę zaworów.

Dzięki osi pionowej naszej stacjonarnej tokarki do armatury sterowanej numerycznie (PDM) możliwa jest precyzyjna obróbka nawet przy dużych głębokościach roboczych. Pionowe prowadzenie narzędzia ogranicza ugięcie wiertła pod wpływem jego własnego ciężaru. Dzięki temu powierzchnie uszczelniające i gniazda zaworów można obrabiać w sposób bardziej równomierny i z zachowaniem dokładności wymiarowej.

Nasi technicy uwzględniają przy tym głębokość obróbki, długość narzędzia oraz geometrię obrabianego elementu. W ten sposób tokarka PDM zapewnia stabilne warunki do powtarzalnych operacji toczenia. Właśnie jako stacjonarna tokarka CNC do obróbki armatury wykorzystuje ona w sposób ukierunkowany pionową konstrukcję. Stacjonarna tokarka CNC do armatury (PDM) zapewnia zatem precyzyjne wyniki przy wymagających pracach związanych z armaturą.

Nasza stacjonarna tokarka sterowana numerycznie (CNC) do armatury (PDM) służy do obróbki skrawaniem powierzchni uszczelniających i konturów o symetrii obrotowej. W zależności od geometrii elementu wykonujemy toczenie osiowe, promieniowe i stożkowe. Ponadto możliwe jest obrabianie określonych promieni na zaworach, zasuwach, klapach zwrotnych i klinach zasuwowych. Nasi technicy dostosowują mocowanie, położenie narzędzia i posuw do danego konturu.

Podczas remontu armatury zużyte powierzchnie robocze są odnawiane poprzez celowe usuwanie materiału. W przypadku stacjonarnej tokarki CNC do zaworów decydujące znaczenie mają współosiowość i głębokość obróbki. Stacjonarna tokarka CNC do armatury (PDM) umożliwia dzięki temu uzyskanie powtarzalnych geometrii uszczelniających.

W celu precyzyjnej obróbki gniazd zaworów nasza stacjonarna tokarka do armatury sterowana numerycznie (PDM) jest najpierw dostosowywana do geometrii obrabianego elementu i położenia gniazda. Nasi technicy w firmie EFCO mocują armaturę, ustawiają pozycję obróbki i pozycjonują narzędzie względem powierzchni uszczelniającej. Następnie ustalane są prędkość obrotowa, posuw, głębokość obróbki oraz droga narzędzia.

Pionowa tokarka CNC do armatury wykonuje następnie określone operacje toczenia w zdefiniowanych etapach obróbki. Cylindryczne lub stożkowe gniazda zaworów są przy tym precyzyjnie usuwane i poddawane obróbce wykańczającej pod kątem geometrii. W ten sposób nasza stacjonarna tokarka do armatury sterowana numerycznie (PDM) zapewnia powtarzalne wyniki podczas naprawy armatury przemysłowej.

Wstępnie zaprogramowane cykle obróbki umożliwiają naszej stacjonarnej tokarki z sterowaniem CNC do armatury (PDM) realizację jasno zdefiniowanych i powtarzalnych procesów obróbki skrawaniem. W firmie EFCO zapisywane są w tym celu sekwencje obróbki dla toczenia osiowego, promieniowego i stożkowego z ustalonymi posuwami, ścieżkami narzędzia i ruchami skrawania. Zmniejsza to konieczność ręcznej ingerencji w programowanie i poprawia powtarzalność.

Dzięki temu zyskują Państwo krótszy czas przezbrajania i obróbki, a także wyniki, które łatwiej porównać. Szczególnie w przypadku stacjonarnych tokarek sterowanych numerycznie (CNC) do armatury takie podejście zwiększa stabilność procesu w przypadku powtarzających się geometrii detali. Nasza maszyna nadaje się zatem szczególnie do standardowych prac naprawczych i remontowych.

W firmie EFCO Maschinenbau GmbH element obrabiany przeznaczony do stacjonarnej tokarki sterowanej numerycznie do armatury (PDM) jest bezpiecznie mocowany na precyzyjnym stole uchylnym i ustawiany zgodnie z jego geometrią. Stół ten pozwala na mocowanie elementów o średnicy do 700 milimetrów i obciążeniu do 500 kilogramów. Przed rozpoczęciem obróbki nasi technicy sprawdzają położenie, ustawienie i stabilność mocowania armatury.

W przypadku obróbki powierzchni uszczelniających kluczowe znaczenie ma stabilne zamocowanie, aby podczas procesu toczenia nie doszło do zmiany położenia. W przypadku tokarki PDM regulowany stół pochyły dodatkowo wspomaga prawidłową obróbkę pochyłych powierzchni uszczelniających. W ten sposób maszyna ta gwarantuje powtarzalne warunki obróbki.
